щитки опвт с защитном крышкой над крышей двигателя

щитки над выходными жалюзями

щиток над маслобаком

щиток над стыком борта и выхлопного патрубка

экран выпускного патрубка

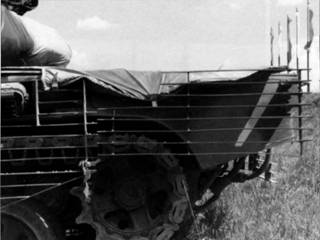

Установка элементов тепловой защиты вместе с установкой комплекта “Накидка" обеспечивает снижение тепловой заметности танка в 1.5 раза. Снижается вероятность обнаружения и захвата танка инфракрасными ГСМ.

Модернизированное МТО с двигателем повышенной мощности.

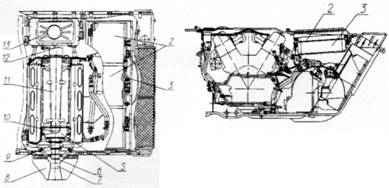

2, 3 — однозаходные радиаторы 5 — турбокомпрессор 6 — сопло эжектора 7- эжектор 8 — надгусеничная полка танка 9 — выходной патрубок турбины 10- патрубок компрессора 11 — воздухопитающая труба 12 — овальный патрубок 13- воздухоочиститель

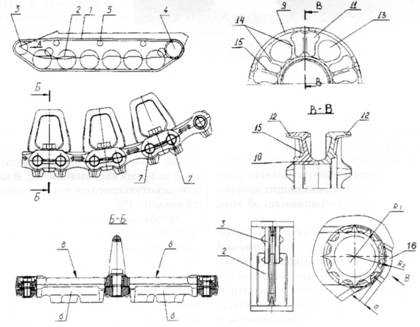

1 — гусеничная лента 2 — опорные катки 3 — направляющие колеса 4 — ведущие колеса 5 — поддерживающие катки 6 — штампованные элементы 7 — резинометаллические шарниры (2 шт) 8 — места контакта с опорными катками 9 — обод 10 — ступица 11 — спицы 12 — выступы-ледорубы 13 — окна для выхода грязи 14 — подковообразные отбуртовки 15 — ребра жесткости 16 — дугообразный упор

Основные особенности модернизированного движителя танка Т-72Б «Рогатка» (аналогичен Т-90). На корпусе в кормовой части напротив места входа гусеницы на ведущее колесо закреплен дугообразный упор, отогнутый в сторону корпуса. Установка этого упора предотвращает сход гусеницы в сторону корпуса, что позволяет увеличить среднюю скорость движения на пересеченной местности, а также избежать заклинивания гусеницы между ведущим колесом и корпусом, приводящего к преждевременному выходу из строя ведущих колес, опорных катков и траков гусеницы.

Гусеничная лента, выполненная из штампованных элементов, унифицирована для всех современных и модернизируемых танков и машин на их базе.

ВСУ (например, АП-18Е1Ж) разработана ОАО «СКВ «Турбина» на базе серийно выпускаемых энергоагрегатов ГТА-18А и АП-18Д, которые более 10 лет находятся на оснащении боевых машин российской армии и показали высокие функциональные возможности и надежность.

АП -18Е1Ж комплектуется турбодетандерной кондиционерной приставкой, система кондиционирования работает без какого-либо хладагента в замкнутом цикле, т. е. воздух из обитаемого отделения после охлаждения или подогрева в кондиционерной приставке подается обратно в обитаемое отделение.

Система автоматического переключения передач модернизированного танка обеспечивает:

— автоматическое переключение передач ступенчатой трансмиссии танка в зависимости от условий движения, режима работы двигателя и действий механика-водителя;

— повышение разгонных характеристик танка;

— увеличение средних скоростей движения;

— выбор скорости движения с использованием педали подачи топлива и тормоза;

— уменьшение физических нагрузок на механика-водителя, особенно на дли-

тельных маршах при движении в колонне.

Система позволяет без изменения существующей конструкции ступенчатой трансмиссии обеспечивать автоматическое переключение передач, что повышает КПД трансмиссии и улучшает динамические свойства танка. Возможность перехода на ручной режим управления сохранена, время переключения передач — 0,5 с.

Для механика-водителя улучшены и условия наблюдения. Теперь в его распоряжении имеется трехканальный прибор наблюдения ТВН-10, обеспечивающий возможность круглосуточного и всепогодного вождения танка за счет использования трех каналов получения информации. Он включает призменный канал прямого наблюдения, тепловизионный и низкоуровневый телевизионный каналы. Оба канала имеют поле зрения в горизонтальной плоскости порядка 50°, в вертикальной плоскости — 37°.

Тепловизионный прибор для вождения обладает такими преимуществами по сравнению с существующими дневными и ночными приборами, как независимость от уровня ЕНО (естественное ночное освещение): обеспечивается функционирование при любой внешней освещенности при использовании спектрального диапазона 8- 14 мкм, а также способность видеть через туман, дым и пыль, что особенно актуально при движении танковой колонны по сухим летним грунтовым дорогам.

Установка ВСУ на левой надгусеничной полке танка.

Избиратель переключения положения передач с электроприводом и автомат переключения передач.

Радиостанция Р-168-25У.
