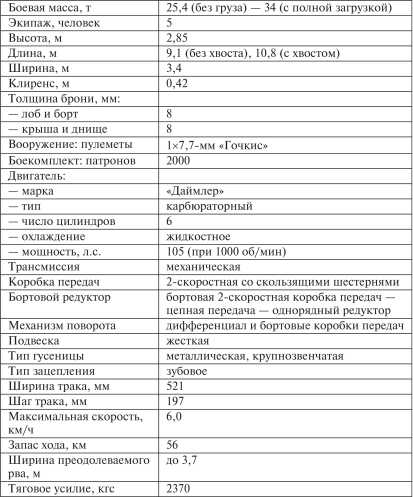

Первоначально танк-транспортер снабдили колесным «хвостом», по образцу Mk I, но от него быстро отказались. Управление машиной, как и на танке, требовало усилий 3–4 человек.
Заказ выдан заводу «Китсон энд Компани Лимитед» в Лидсе, и в июне — июле 1917 г. машины поставлены Танковому корпусу. 9 июля 1917 г. в Лидсе сформировали первую роту танков-транспортеров. К концу месяца имелось уже две роты по 24 транспортера в каждой. У артиллеристов танки-транспортеры успеха не имели и более удачно работали в роли танков снабжения. Они могли перевозить на платформе до 10 т груза и при этом буксировать волокушу массой до 22,4 т. Удельное давление на грунт — 2,39 кг/см2 на твердой дороге, 0,42 кг/см2 при погруженной нижней ветви гусеницы.
Завод «Китсон энд Компани» собрал 50 танков-транспортеров. Каждая танковая рота снабжения включала 4 взвода по 6 танков-транспортеров. В начале августа во Франции находилось 5 рот снабжения и 2 танковые роты перевозки орудий.
Один танк-транспортер превратили в ремонтно-эвакуационную машину только с одной бронированной кабиной, подъемным краном на платформе, лебедкой, анкерным приспособлением для упора в грунт. Другой переделали в самоходный экскаватор с открытой поворотной платформой.
Танк-транспортер известен также под обозначением G.C. Mk I, поскольку существовал проект улучшенного транспортера (Mk II) с расположением грузовой платформы в корме, но он построен только в виде деревянного макета.

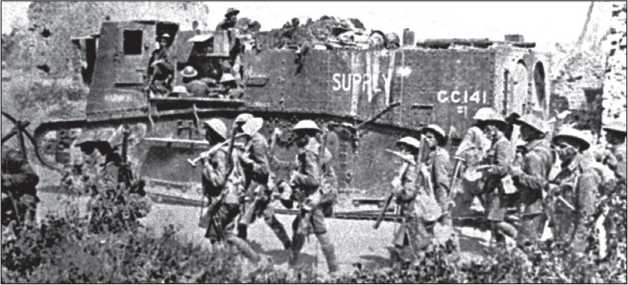

Танк снабжения «Харвич» на основе танка-транспортера G.C. — в роли машин снабжения G.C. использовались войсками более охотно.

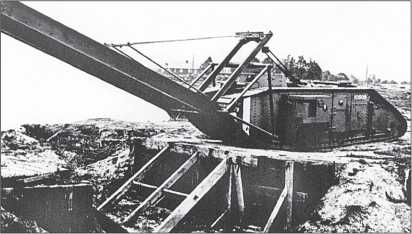

Танк MkV** «самка» в роли мостоукладчика.
Плавающий танк на основе «десантного» Mk IX. Обратим внимание на цистерны-поплавки по бортам, лопатки-гребки, шарнирно укрепленные на траках гусениц, короб с воздухопитающими трубами над рубкой.
Полезные опыты
«Десантный» танк Mk IX стал первым танком, который научили плавать. Для обеспечения необходимых водоизмещения и остойчивости на борта и лобовую часть корпуса в качестве поплавков укрепили пустые цистерны. Над рубкой установили короб с воздуховодными трубами. Бортовые двери герметизировали прокладками. Для подкачки воздуха служили меха. Движение на воде — за счет перематывания гусениц, для чего на траках шарнирно крепили лопатки-гребки. Испытания плавающего танка прошли в день перемирия. Сообщалось, что танк смог успешно переплыть пруд, но затонул при испытаниях на Темзе. На этом работа и прервалась.
Любопытно, что еще в 1915 г. в США Уильям Тейлор запатентовал «амфибийное судно» с двумя широкими крупнозвенчатыми гусеницами (с жесткими грунтозацепами-гребками), служащими движителем на воде и на суше, с жесткой подвеской, броневой защитой верхней части корпуса и установкой вооружения во вращающейся башне и в бортовых амбразурах. Но о постройке такой машины, воплотившей в себе некоторые черты будущих военных «амфибий», не сообщалось.

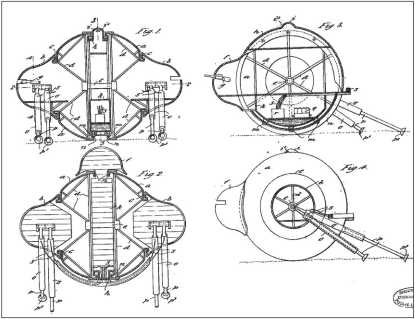

Проект «Улучшенного подвижного форта» Л. Т. М. Пэннигтона 1916 г. — причудливый бронированный моноцикл с бортовыми спонсонами, приводимый в движение опорами-толкателями (британский патент 1917 г.). «Бронемоноциклы» и «шаротанки» надолго станут идеей фикс всевозможных изобретателей.
Танк MkV** «самка» с подвешенным на стреле катковым минным тралом.

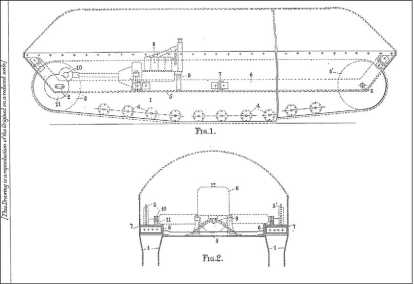

Свой проект гусеничного шасси для боевой машины в том же 1917 г. представил британский майор Г. Ньютон (патент получен в 1919 г.), при этом указал как основное достоинство сравнительную дешевизну шасси и возможность его использования для военных и коммерческих целей.
Зато в 1935 г. идею высокого гусеничного обвода с гребками на траках гусеницы использовал в США инженер Д. Роблинг в своей амфибии «Аллигатор», положившей началу обширному семейству американских плавающих десантных машин LVT, широко использовавшихся во время Второй мировой войны и после нее.
На основе танка Mk V** «самка» Королевские саперы в опытном порядке построили несколько вариантов специальных машин, необходимость в которых для молодых танковых частей стала очевидной. Они имели одинаковую основу: на крыше танка монтировали силовой гидроцилиндр и три рамы с блоками, образующими полиспаст, на лобовой части — А-образную стрелу с блоком, через который перекидывалась цепь. У «танка-трала» на цепи подвешивался тяжелый железный каток, подрывавший мины за счет высокого удельного давления на грунт. Каток выполнен наподобие дорожного, эффективность такого трала на изрытом поле была невелика. Ранее предлагали выполнить катковый минный трал на основе Mk IV, но этого не сделали.

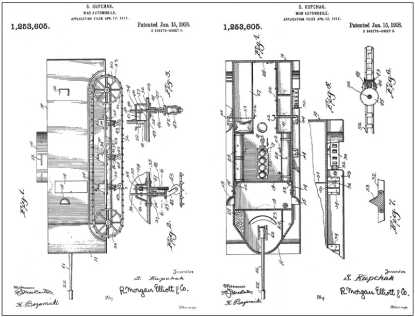

Проект гусеничного «военного автомобиля» с артиллерийским вооружением и упругой подвеской оригинальной ходовой части в 1917 г. предложил канадец С. Купчак (из американского патента 1918 г.).
У «танка-моста» таким же способом подвешивался надвижной колейный мост длиной 6,1 м, шарнирно укрепленный на треугольном трубчатом каркасе в передней части танка. Заметим, что первоначально предлагался другой вариант мостового танка — танк с мостом на крыше должен был спускаться в ров или широкий окоп и пропускать по себе другие танки. Малая жесткость корпусов «ромбовидных» танков не позволила реализовать этот проект, хотя к самой идее возвращались позже неоднократно.
