Такой рулевой механизм применяют на некоторых грузовых автомобилях, имеющих механическое рулевое управление.

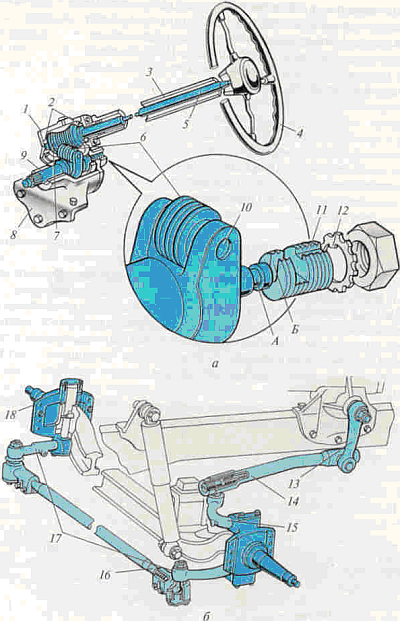

Рис. Устройство рулевого управления автомобиля ГАЗ а – рулевой механизм типа червяк – ролик, б – рулевой привод, 1 – нижняя крышка, 2 – конические подшипники, 3 – рулевая колонка, 4 – рулевое колесо, 5 – рулевой вал, 6 – ролик, 7 – червяк, 8 – корпус, 9 – вал сошки, 10 – ось ролика, 11 – регулировочный винт, 12 – шайба, 13 – рулевая сошка, 14, 16 – продольная и поперечная тяги, 15 – верхний поворотный рычаг, 17 – рычаги поворотных цапф, 18 – поворотная цапфа, А – выточка, Б – паз.

Рулевой механизм состоит из рулевого колеса 4, рулевого вала 5, с червяком 7, колонки (трубы) 3, внутри которой проходит рулевой вал 5, вала 9 сошки с трехгребневым роликом 6, сошки 13 и чугунного корпуса 8 с подшипниками.

Корпус рулевого механизма прикреплен болтами к раме автомобиля. Рулевой вал 5 нижним концом запрессован на червяк 7, который вращается на двух конических роликовых подшипниках 2. Внутренними кольцами подшипников служат конические закаленные поверхности червяка. Наружные кольца запрессованы в гнезда корпуса и закрыты крышками 1.

Между нижней крышкой 1 и корпусом установлены бумажные прокладки для регулировки осевого зазора подшипников червяка. Под верхней крышкой установлена одна уплотнительная прокладка.

Вал 9 сошки вращается в бронзовой втулке, запрессованной в нижней части корпуса, и в цилиндрическом роликовом подшипнике, установленном в боковой крышке корпуса рулевого механизма. Внутренний конец вала сошки имеет кольцевую выточку А, которая входит в паз регулировочного винта 11. В месте выхода из корпуса вала сошки расположен самоподжимный сальник. Регулировочный винт 11ввертывается в боковую крышку корпуса рулевого механизма и удерживает вал сошки от осевых перемещений. Стопорится вал сошки шайбой 12, которая входит усом в паз винта. На винт надевается колпачковая гайка, которая прижимает шайбу к крышке.

В головке вала сошки установлен трехгребневой ролик 6, который вращается на оси на двух игольчатых подшипниках. Ось запрессована в отверстиях головки вала сошки 9. Для правильной установки сошки на вал на торцах выбиты риски. Гайкой закрепляют сошку на валу. При повороте рулевого колеса червяк, вращаясь, повертывает вал сошки с роликом. В это время нижний конец вала сошки передвигается вперед или назад, увлекая за собой привод и поворачивая колеса.

Для смазывания деталей корпус рулевого механизма заправляют трансмиссионным маслом до уровня наливного отверстия, которое закрывают пробкой. Вытеканию масла препятствуют самоподжимный сальник, войлочное кольцо и картонные прокладки.

Рулевой привод соединят сошку 13 с поворотными цапфами 18 и состоит из продольной рулевой тяги14, поворотных рычагов 17 и 15, поперечной рулевой тяги 16.

Передняя ось, поворотные рычаги, и поперечная рулевая тяга образуют рулевую трапецию, которая обеспечивает при повороте движение всех автомобильных колес без скольжения, а также легкость управления и минимальный износ шин.

Рулевые тяги и рычаги соединены при помощи шарниров с шаровыми пальцами 2. С обеих сторон пальца 2 находятся вкладыши 1 и 3, которые прижимаются к нему сферическими выемками с помощью пружины 4, зажатой в рулевой тяге резьбовой пробкой 6.

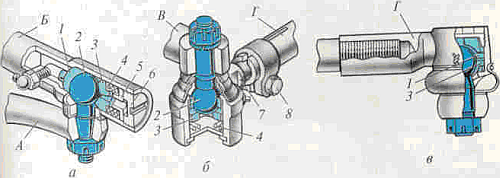

Рис. Шарниры рулевых тяг а – продольная тяга, б и в – поперечные тяги, 1 и 3 вкладыши, 2 – шаровой палец, 4 – пружина, 5 – ограничитель, 6 – пробка, 7 – наконечник, 8 – стяжной болт, А – сошка, Б – продольная тяга, В – рычаг цапфы, Г – поперечная тяга.

Шарниры позволяют рычагам и тягам находиться во время работы под различными углами друг к другу.

В грузовых автомобилях все чаще вместо пружин и металлических вкладышей стали применять нерегулируемые вкладыши из обрезиненного полиамида 1, 3.

Левая и правая резьба на концах поперечной тяги позволяет регулировать схождение колес, не снимая тяги с автомобиля.

Направление движения автомобиля изменяют поворотом рулевого колеса При повороте рулевого колеса по часовой стрелке – колеса поворачиваются направо. При повороте рулевого колеса против часовой стрелки – колеса поворачиваются налево.

Рулевая колонка прикреплена одной стороной к переднему щиту и панели кабины, в нижней части к полу кабины.

Рис. Рулевая колонка автомобиля ЗИЛ-4333 1 – карданный шарнир, 2 – маховичок регулировки положения рулевой колонки по высоте, 3 – маховичок регулировки наклона рулевой колонки, 4 – переключатель сигналов и фар, 5 – рулевое колесо, 6 – переключатель стеклоочистителя и омывателя.

Осевой зазор в подшипниках, в которых вращается вал рулевой колонки регулируют гайкой. В современных автомобилях рулевое колесо можно отрегулировать по высоте и углу наклона для удобства водителей, для этих целей и предназначены два маховичка 2 и 3.

Чтобы отрегулировать рулевое колесо необходимо повернуть на себя маховичок 2 на один или полтора оборота, для регулировки колонки по высоте и маховичок 3 на ¼ оборота, чтобы можно было отрегулировать угол наклона. Затем, установив в нужное положение рулевое колесо, повернуть маховички в обратную сторону, тем самым зафиксировать новое положение колонки.

При наличии осевого перемещения рулевого колеса, необходимо подтянуть гайку крепления подшипников колонки, предварительно освободив усики стопорной шайбы. После регулировки усики надо загнуть, один – в паз гайки, другие – на поверхность гайки.

К неисправностям подвески и рулевого управления относятся:

– увеличение свободного хода (люфта) рулевого колеса;

– повышение силы, необходимой для поворота передних колес, слишком "жесткое" рулевое управление;

– подтекание масла из картера рулевого механизма;

– автомобиль уводит в сторону;

– шумы, дергание или вибрация;

– повышенное продольное раскачивание и (или) крен при поворотах или во время торможения;

– общая неустойчивость автомобиля;

– отсутствие усилия, создаваемого усилителем рулевого управления;

– рулевое колесо не возвращается в положение, соответствующее движению прямо вперед;

– неравенство усилий рулевого управления в обоих направлениях (усилитель;)

– необычный шум, издаваемый насосом усилителя рулевого управления;

– различные необычные шумы;

– общий повышенный износ шин (не локализованный в каком-либо одном месте или с какой-либо одной стороны);

– повышенный износ наружного края шины;

– повышенный износ внутреннего края шины;

– износ протектора шины в одном месте.

Возможные причины чрезмерного свободного хода рулевого колеса автомобиля: увеличенный зазор в зацеплении червяка и ролика; большой зазор в подшипниках червяка; ослабление крепления картера рулевого механизма; ослабление крепления рулевой сошки на ее валу; люфт в шарнирных соединениях рулевого привода; ослабление крепления поворотных рычагов к цапфам; увеличенный зазор в шкворневых соединениях поворотных цапф и в подшипниках ступиц передних колес. Неисправности устраняют регулировкой или ремонтом рулевого механизма и рулевого привода.
