1. Ангренаж-машину (рис. 84). Баланс устанавливается в ан-гренаж-машине на цапфах.

2. Специальный циркуль с приспособлениями для проверки баланса в обоих случаях (рис. 85), т. е. на плоскостное и радиаль­ное биение.

3. Циркуль (рис. 86) применяется для проверки баланса только на биение по плоскости. На двух внутренних плоскостях циркуля высверлены или раззенкованы отверстия разных разме­ров. Держа циркуль в ладони левой руки, плотно приложив линейку с остроугольным выступом к боковой стенке циркуля и при­держивая его большим пальцем, устанавливают выступ линейки ближе к поверхности баланса.

4. Станок для проверки баланса по плоскости (рис. 87), за­крепляющийся в тисках. Проверка баланса во всех случаях производится медленным поворотом баланса и наблюдением просвета между остроугольным выступом линейки и ободом.

Выравнивание и уравновешивание баланса. Погнутый баланс нужно начинать выравнивать с перекладины, которую поднимают или опускают так, чтобы весь обод баланса лежал в одной плоскости. Одновременно нужно проверить зазоры между ободом ба­ланса и окружающими его в часах деталями.

Рис. 87. Специальной станок для проверки баланса

Рис. 88. Инструмент для правки баланса:

1 — баланс; 2 — плоскогубцы для прав­ки баланса

Для выравнивания балансарекомендуются следующие специ­альные инструменты и приспособления, которые мастер сам может изготовить в мастерской.

1. Плоскогубцы (рис. 88). Рабочие плоскости концов плоско­губцев должны быть гладко отшлифованы.

2. Оправка-подставка из дерева твердой породы с гладкой рабочей поверхностью, с отверстием для двойного ролика. На оправку кладут перекладину баланса и с небольшим нажимом выправляют ее пуансоном (рис. 89).

При правке обода баланса по плоскости, во избежание вмятин, не следует обод баланса сжи­мать концами пинцета. В од­ном случае его правят широкой боковой плоскостью пинцета, в другом — тупым латунным пин­цетом. Лучше всего баланс выравнивать пальцами, так как при этом устраняется опас­ность образования вмятин. Ес­ли необходимо выправить ба­ланс по радиусу, рекомендует­ся применять приспособление, указанное на рис. 90; при этом нажимать на упоры следует осторожно, чтобы не лопнул обод баланса.

Для правильного хода ча­сов и точности показаний времени во всех их положениях боль­шое значение имеет уравновешенность и точная балансировка баланса.

Уравновешивается баланс на перевес-машинке, т.е. на двух паралельных ножевых опорах, изготовленных из стали или агата (рис. 91). На этих опорах цапфами оси свободно ставят баланс так, чтобы он мог легко вращаться.

Если баланс в какой-либо части обода утяжелен, он опустится центром тяжести вниз, если баланс уравновешен точно, он будет занимать положение безразличного равновесия, то есть будет либо неподвижен, либо медленно и равномерно вращаться в том или ином направлении.

Но прежде чем приступить к уравновешиванию баланса, следует проверить состояние его деталей, например, не согнуты ли цапфы (если согнуты — выправить их), хорошо ли закреплены винты баланса (если слабо закреплены — завер­нуть), если на балансе и в шлицах его винтов есть грязь и масло, баланс необходимо тщательно почистить.

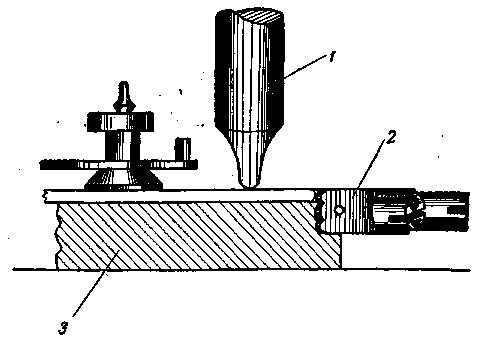

Рис. 89. Способ выравнивания баланса: 1 —пуансон; 2— баланс; 3 — деревянная подставка

Рис. 90. Выравнивание баланса по радиусу:

1 — баланс; 2 —металлическая пластинка; 3 —упоры, туго закрепленные на пла­стинке

Рис. 91. Перевес-машинка для проверки уравновешенности баланса

Рис. 92. Облегчение винтов ба­ланса: 1 метод опиловки; 2 метод зенковки

При уравновешивании баланса зенкуют голювки более тяже­лых винтов обода (рис. 92) или соответственно заменяют, подби­рая более легкие или тяжелые головки.

Смену винтов производят в диаметрально противоположных частях баланса. Если центр тяжести баланса оказался между двумя винтами, их спиливают или одинаково зенкуют. В исключи­тельных случаях допускается опиловка головок винтов баланса с нижней стороны. Чтобы утяжелить винты, под них подклады-вают шайбы из фольги. В обоих случаях следует тщательно про­следить, чтобы головка винта не касалась балансового моста (рис. 93).
