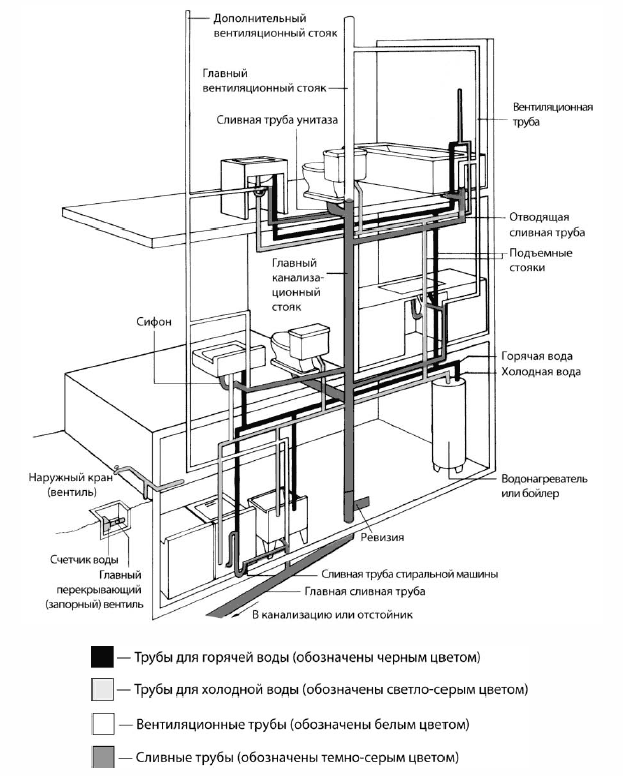

Рис. 1.5. Стандартная сантехническая система
Примечание. В местах прохождения через перекрытия, стены и перегородки водопроводные стояки нужно заключать в гильзы из обрезков труб. Края гильз должны быть расположены заподлицо с поверхностью потолка и выступать выше отметки поверхности пола на 20–30 мм. Отверстия в перекрытиях после окончания монтажа трубопровода следует тщательно заделать.
На это существуют две причины. Во-первых, любое отверстие в балке либо стойке может ослабить их. Во-вторых, трубы, проходящие через эти отверстия, можно повредить гвоздями во время установки стенных панелей. Такие отверстия, сделанные гвоздем в трубе, будут обнаружены не сразу, а только после окончательной отделки стены или пола и включения воды.
Большинство подводящих труб перекрываются запорными вентилями (рис. 1.6). Это дает возможность отключать воду для установки бытовых (санитарно-технических) приборов либо для осуществления ремонта, не отключая подачу воды полностью во всем здании. Специальные гибкие подводки, как, например, пластиковая гибкая подводка на рис. 1.7, используются для соединения запорного вентиля с бытовым сантехническим прибором.

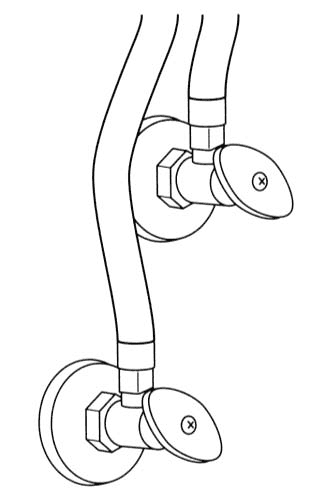

Рис. 1.6. Запорные вентили на трубах, подающих воду в бытовые сантехнические приборы
Рис. 1.7. Гибкие металлопластиковые подводки облегчают подсоединение бытовых сантехнических приборов

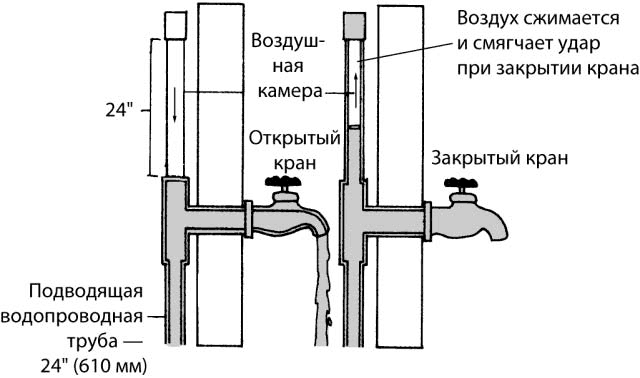

Рис. 1.8. Стандартный принцип действия воздушной камеры предотвращает гидравлический удар
В каждом подводящем патрубке должна иметься воздушная камера для предотвращения сильного шума, который случается каждый раз, когда выключают воду. Этот шум называется гидравлическим ударом. Когда вода выключается, поток с полной силой (при стандартном городском давлении воды 80 фунтов [2] на квадратный дюйм (5,6 кг/см2), что является очень большим давлением) ударяет в клапан. Сила такого удара может вызвать ужасно сильный шум, а трубы от удара могут, в прямом смысле, запрыгать.
2
Фунт – английская мера массы, 1 фунт = 453,592 г. – Ред.
Воздух в камере моментально сжимается, чтобы смягчить силу удара воды в вентиле (кране). На рис. 1.8 показано, как это происходит, а также указано подходящее расположение воздушной камеры. Необходимо запомнить, что воздушная камера должна быть у каждого подводящего патрубка. Обычно размер трубы, из которой изготовлена воздушная камера, и размер подводящей трубы совпадают.
В дополнение необходимо сказать, что трубы должны быть прикреплены к чему-то прочному, например к стойке или балке, через определенные интервалы. Под действием силы движущейся воды, особенно при включении и выключении воды, трубы могут сдвигаться и ударяться об пол или стену. Крепления труб уменьшают как их смещение, так и шум, вызываемый ими.
Примечание. Внутренняя сеть трубопроводов разделяется на магистральные трубопроводы, стояки и подводки. Магистральные трубопроводы внутреннего водопровода, проложенные снизу или вверху здания, служат разводящими линиями для подачи воды к нужным участкам трубопровода или стоякам. Стояки – вертикальные участки разводящего трубопровода, по которым вода подается в подводки к санитарным приборам. Магистральные трубопроводы прокладывают с уклоном. Уклон необходим для выпуска воздуха при заполнении труб водой и спуска воды при опорожнении линий. Водопроводные стояки прокладывают в бороздах, устроенных в стенах (скрытая проводка). На каждом этаже стояк крепят к стене хомутиком на высоте, равной половине высоты этажа.
Подводки к водоразборным точкам прокладывают с уклоном 0,002—0,005 в сторону стояков для опорожнения системы при ремонте.
Расстояние между центрами горячих и холодных стояков принимается 80 мм. Горячий стояк монтируют справа от стояка холодного водоснабжения.
Внутренний водопровод монтируют в определенной последовательности: в первую очередь прокладывают магистральные трубопроводы, затем устанавливают стояки и прокладывают подводки к водоразборным точкам.
Система сточных вод
Сточные системы (системы канализации) используются для удаления сточных вод. Сточные воды можно разделить на две категории. К первой относятся бытовые сточные воды без туалетного смыва, включающие слив из раковин, стиральных машин и душа. Ко второй категории относятся фекальные стоки, содержащие как жидкие, так и твердые отходы из туалетов. В большинстве населенных пунктов оба типа сточных вод сливаются в одну канализационную систему.
Трубы, по которым сточные воды удаляются из бытовых санитарно-технических приборов (например, из раковины), называются сливными трубами. Из сливных труб стоки, в свою очередь, удаляются в трубы большего диаметра, по которым они поступают в главный коллектор со всего дома. Эти трубы, собирающие сточные воды со всего дома, называются отводящими трубами. Вертикальные сливные трубы называются стояками, или канализационными стояками.
Примечание. Из внутренней канализационной сети сточные воды поступают в наружную дворовую сеть канализации. Дворовая сеть канализации служит для отвода сточных вод из дома (здания) в уличную (городскую) сеть и состоит из трубопровода, уложенного в земле, и колодца, расположенных на линии трубопроводов. Дворовую сеть канализации прокладывают на расстоянии не менее 3 м от стен здания, чтобы предохранить фундамент и стены. Смотровые колодцы располагают таким образом, чтобы длина выпуска от стены здания до колодца не превышала 8 м. Если длина выпуска более 8 м, то предусматривают дополнительный смотровой колодец.
