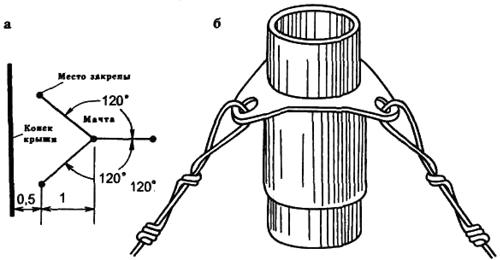

Рие. 8. Оттяжки антенны:
а – разметка оттяжек на крыше; б – крепление оттяжек к мачте

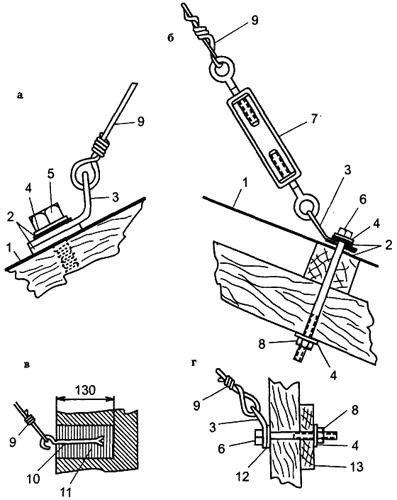

Рис. 9. Крепление оттяжек:
а – винтовой стяжкой; б – стальными закрепами; в – не каменной стене; г-на деревянной стене: 1 – стальная кровля; 2 – прорезиненная прокладка; 3 – стальной кронштейн; 4 – стальная шайба; 5 – стальной глухарь (8x50 мм); 6 – болт М10; 7 – винтовая стяжка со стяжными болтами М10; 8 – гайка М10; 9 – оттяжка; 10 – стальной штырь; 11 – цементный раствор; 12 – прорезиненная прокладка; 13 – опорная планка
Кронштейн прикрепляют глухарями к карнизу крыши. При большой длине кабеля снижения для предупреждения обрыва его подвешивают на стальном тросе.

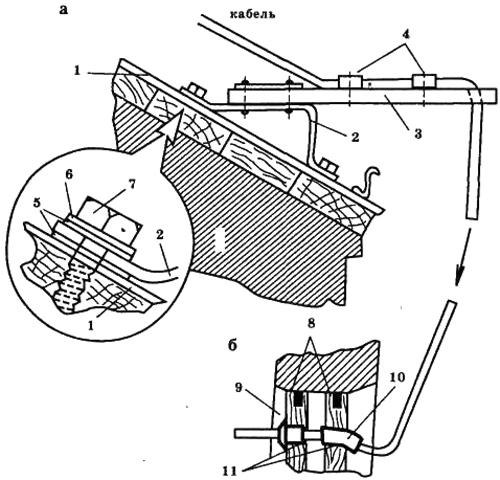

Рис. 10. Крепление антенного спуска и введение его в окно:
1 – стальная кровля; 2 – стальной кронштейн (5x40 мм); 3 – рейка; 4 – двулапчатая скоба и оцинкованный шуруп (3x25 мм); 5 – прорезиненная прокладка; 6 – стальная шайба 8 мм; 7 – стальной глухарь 8x60 мм; 8 – верхняя часть оконного переплета; 9 – фарфоровая втулка; 10 – фарфоровая воронка; 11 – изоляционная лента
Кабель снижения заводят в комнату через отверстие в раме. Отверстие нужно сверлить под углом, чтобы дождевые капли не стекали внутрь рамы. Перед вводом в оконную раму кабель снижения необходимо немного ослабить.
В жилых помещениях кабель прокладывают параллельно архитектурным линиям. При прокладке избегают резких перегибов кабеля и сжатия его скобами. Радиус изгиба не должен быть меньше, чем пятикратный диаметр кабеля.
В комнатах и коридорах кабель прокладывают по напольным плинтусам.
При пересечении с проводами электросети кабель прокладывают под ними в полутвердых трубках. Расстояние между кабелем и проводами электросети, газовыми или водопроводными трубами должно быть не менее 20 мм.
К стене кабель крепят скобами, причем на прямолинейных участках проводки кабель крепят через каждые 350 мм, на поворотах и изгибах в пределах 30–50 мм. Конец кабеля длиной не менее 1,5 мм оставляют свободным для включения в телевизор.
Подготовка кабеля к распайке штекера или к распределительной коробке осуществляется в соответствии с рис. 11. Верхнюю изоляцию снимают на длину 50 мм и расплетают шилом оплетку, которую затем свивают в один или два жгута. С внутренней жилы на расстоянии 10 мм снимают изоляцию. Жилу кабеля и оплетку облуживают припоем.
Фидер снижения антенны желательно выполнить из одного целого куска кабеля, т. к. сращивание кабеля, как правило, приводит к нарушению однородности его волнового сопротивления и появлению отраженных сигналов. При необходимости отрезки кабеля соединяют в соответствии с рис. 11 б, в. Изоляцию восстанавливают при помощи полиэтиленовой трубки (из отходов кабеля). Трубку разрезают, надевают на жилу, а швы прогревают паяльником до растекания полиэтилена.

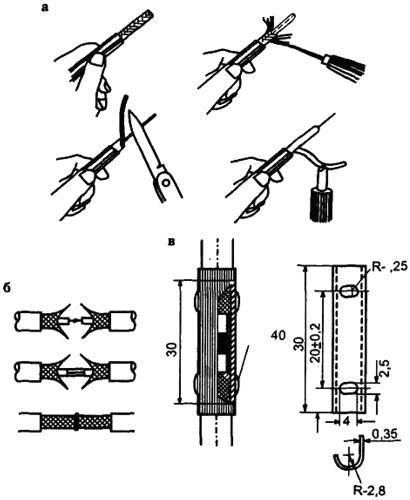

Рис. 11. Подготовка кабеля к подключению:
а – разделка кабеля; б – сращивание кабеля «встык»; в – сращивание с накладками
Техника безопасности при установке антенн
Нельзя выполнять работы по установке антенн во время дождя, снегопада, гололедицы, при сильном ветре и т. п. Выходить на крышу можно через люк или слуховое окно. По пожарной лестнице допускается подниматься на здания, имеющие не более двух этажей.
При установке и ремонте антенн каждый работающий обязан иметь следующие защитные средства: диэлектрические перчатки, предохранительный пояс и веревку, очки, рукавицы, фонарь, а также инструмент с изолирующими ручками. Работают на крыше в обуви на резиновой подошве.
Перед выходом на крышу необходимо надеть предохранительный пояс с веревкой для страховки или обвязаться прочной веревкой, второй конец которой закрепить на чердаке за балку или стропила. Крепление веревок за дымовые трубы не допускается.
На плоские огражденные и неогражденные крыши выход допускается без страхующего каната в обуви на резиновой подошве с надетым предохранительным поясом. При необходимости подхода к краю крыши применение страхующего каната обязательно. Около мачт антенн, установленных на крутых крышах, должны быть устроены выходные люки. На люке прочно закрепляют болт с проушиной или кольцо, к которому привязывают веревку для страховки. Второй конец ее прикрепляют к предохранительному поясу работающего на крыше.
