Твердотопливная баллистическая ракета 100РУ с малогабаритной самонаводящейся торпедой размещается в торпедных аппаратах калибра 650 мм. Дальность стрельбы – 200 км. Комплекс находится на вооружении АПЛ проектов 671РТ, 671РТМ, 971, 945.

РПК-7

ПЛ 671 с РК "Водопад"

Ракетный комплекс с противолодочной крылатой ракетой для подводных лодок. Морской вариант сухопутной ракеты РК-55. Ракета предназначена для поражения ПЛАРБ противника и других целей. Может применяться против наземных целей. Головная организация – ОКБ "Новатор", г. Екатеринбург. Главный конструктор – Лев Люльев. Начало разработки – 1976 г. Принята на вооружение ВМФ в 1984 г. Маршевый турбореактивный двигатель разработан в АМНТК "Союз" под руководством Олега Фаворского. Ракета размещается в торпедных аппаратах калибра 533 мм. Дальность стрельбы – 3000 км. Длина – 8,09 м. Стартовая масса ракеты – 1,7 т. Размах крыла – 3,3 м. Максимальный диаметр корпуса – 0,51 м. Крейсерская скорость полета – 0,7М. Оснащена ядерной ГЧ.

Комплекс проходил испытания на АПЛ пр. 667А переоборудованных по проекту 667АТ. Принят на вооружение АПЛ проектов 671РТМ "Щука" ( Victor III), 945 "Барракуда" (Sierra), 945А "Барракуда" (Sierra-II), 971 ( Akula). По состоянию на январь 1998 г. находится на вооружении. В 50-е гг. в ОКБ разрабатывался проект зенитной управляемой ракеты 3М10 для ЗРК "Круг". Проект ЗУР был прекращен.

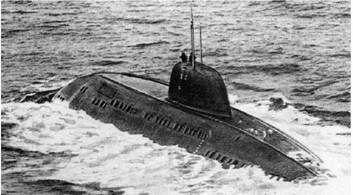

"Альфа" (фото В.Друшлякова)

Ракетный комплекс с противокорабельной крылатой ракетой для подводных лодок и надводных кораблей. Головная организация – ОКБ "Новатор", г. Екатеринбург. Главные конструкторы – Лев Люльев, Павел Камнев. Дальность стрельбы – 200 км. Длина ракеты – 8,5 м. Максимальный диаметр корпуса – 0,53 м. Вес ГЧ – 200 кг. Крейсерская скорость полета – 2500 км/ч. Комплекс находится в стадии разработки.

Ракетный комплекс с корабельной противокорабельной крылатой ракетой. Морской вариант ракеты Х-35. Головная организация – ГНПЦ "Звезда-Стрела", г. Королев. Главный конструктор – Георгий Хохлов. Разработка начата в 1983 г. Принят на вооружение в 1987 г.

Ракета оснащена маршевым ТРД и стартовым твердотопливным ускорителем. ПУ разработана в КБ машиностроения Минсудпрома. Дальность стрельбы – от 5 км до 130 км. Стартовая масса – 0,6 т. Длина – 4,4 м. Максимальный диаметр корпуса – 0,42 м. Масса ГЧ – 145 кг. Крейсерская скорость полета – 0,9М. Крейсерская высота полета – 3-5 м. Комплекс принят на вооружение ракетных катеров проектов 1241.8, 1154, "Вихрь". Находится на вооружении.

Скоростная подводная ракета "Шквал" (фото из журнала "Военный Парад")

Скоростная управляемая подводная противолодочная ракета. В печати приводятся названия ракеты "Шквал" ВА-111. Разработчик – ГНПП "Регион". Главный конструктор – А.И.Зарубин. Разработка начата в НИИ-1 МОП (Московский институт теплотехники) 13 октября 1960 г. в соответствии с постановлением правительства о создании комплексов "Вихрь", "Вюга", "Шквал" и "Пурга", предназначенных для уничтожения первых американских ПЛАРБ "Дж. Вашингтон", вооруженных баллистическими ракетами "Поларис" А-1. Принята на вооружение в 1977 г. Ракетами оснащены АПЛ проекта 671РТМ "Щука" (Victor-III).

Оснащена РДТТ. Максимальная дальность подводного хода – 11 км (по другим данным – 15-20 км). Длина ракеты – 8,2 м. Калибр – 533 мм. Скорость хода на марше – 200 узлов. Является самым быстроходным подводным оружием в мире. Может оснащаться ядерным боезарядом. Находится на вооружении.

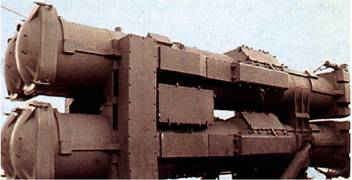

"Уран" (рисунок из журнала "Военный Парад")

Корабельный малогабаритный ракетный комплекс с твердотопливной многоцелевой управляемой ракетой 9М120. Разработка ведется в 90-е гг. в тульском Конструкторском бюро приборостроения под руководством главного конструктора Аркадия Шипунова. Артиллерийская установка АК-306 или АК-630, доработанная для размещения ракет "Вихрь" в четырех транспортно-пусковых контейнерах, будет устанавливаться на малых катерах. Комплекс предназначен для уничтожения малых катеров, вертолетов морского или берегового базирования, танков и БМП.

Максимальная дальность стрельбы – 6 км. Стартовая масса ракеты – 40 кг. Длина ракеты – 2,2 м. Максимальный диаметр корпуса ракеты – 0,24 м. Размах крыла – 1,25 м. Масса ВВ – 5,5 кг.

"Альфа" (фото В.Друшлякова)

10Х

Авиационная крылатая ракета (самолет-снаряд) класса "воздух-поверхность". Разработана на основе конструкции немецкой крылатой ракеты ФАУ-1 в КБ авиазавода № 51 под руководством Владимира Челомея. Разработка начата 13 июня 1944 г. в КБ завода № 51 под руководством Николая Поликарпова. 17 сентября 1944 г. разработка продолжена под руководством Владимира Челомея. Испытания проходили с 1945 г. по 1953 г. На вооружение не принята. В ограниченном количестве находилась на опытной эксплуатации в ВВС (бомбардировщики ТУ-2, ИЛ-4, ЕР-2 и ПЕ-8). Опытные партии ракет выпускались Куйбышевским авиазаводом и Иркутским авиазаводом № 125.
